車載顯示屏市場大，增長快、應用點多

隨著汽車市場的繁榮，以特斯拉為首的新能源汽車的崛起，物聯網、車聯網概念的興起，促進了智能化汽車車載顯示屏的發展與增長,車載顯示屏逐漸成為中小顯示屏第三大主流應用，并即將迎來爆發期。據NPD Display Search統計，2017年車載顯示屏的出貨量為1.1億臺，在接下來的5年預計年均增長8%-10%，至2022年出貨量達1.61億臺。

從全球車載顯示器出貨量分析，車載顯示器用量最大的四個類別分別是CID中控顯示屏、HUD抬頭顯示屏、儀表顯示屏和后座娛樂顯示屏。從當前四大車載顯示器類別市場分析，CID中控顯示器的出貨量最大，HUD抬頭顯示器、儀表顯示器較少，而由于車載后座娛樂顯示器在數量上比較占據優勢，未來市場需求潛力巨大。

車載顯示屏要求苛刻

FFmUMxcxqCMFvFynM3D2F75TPgWh2YzPNga0uyNtCqKBNw/640?wx_fmt=png" style="height:auto !important;width:auto !important;" />

（高溫、低溫）

（沙漠、海邊）

相對消費電子領域用顯示屏，車載顯示屏產品結構和使用環境復雜的多，戶外、低溫、高溫、沙漠、海邊等各種苛刻的環境，行駛中的顛簸、前發動機艙的余熱等都對屏幕的可靠性提出了更多的挑戰。因此，車載顯示屏的環境測試標準比其他行業所使用的電子產品嚴格得多，如：①冷熱沖擊、②高溫高濕、③低溫儲存、④高溫儲存、⑤紫外老化、⑥鹽霧測試等。

顯示屏幕貼合技術

顯示屏的貼合一般分為框貼與全貼合兩種技術。框貼，又稱為口字貼，指蓋板貼合Sensor或模組采用雙面膠在四周邊緣處貼合，而中間部分留空。如上段所述，在車載顯示屏經常會碰到惡劣的使用環境，雙面膠容易失效而使屏幕損壞。另外，蓋板與Sensor或模組之間存在著一定空間（空氣層），不僅會影響屏幕通透性，導致屏幕顯示效果不佳，而且很容易進灰。

為了克服以上框貼的缺陷，全貼合技術誕生了。全貼合，即蓋板與Sensor或模組直接采用OCA（光學膠帶）或OCR（液態光學膠）無縫貼合在一起。屏幕經全貼合后，在強光或陽光直射的情況下,仍能提供優異的顯示效果，并且在可靠性方面也大大提高。

屏幕全貼合采用的材料方案主要有OCA和OCR。在車載顯示屏全貼合應用上，OCR相對于OCA具有明顯的優勢：

派樂瑪作為國內OCR技術的領先者，推出全系列車載OCR及解決方案

*Silicone有機硅* *Acrylic 亞克力*

派樂瑪有機硅OCR發揮傳統有機硅冷熱穩定性強，紫外穩定性好，收縮率低，流平速率快，返修方便等優勢，再吸取傳統亞克力材料的高粘接、單液UV固化等特點，還開發出獨特的陰影區固化技術（UV+潮氣固化）。滿足超高標準的車載、船舶及軍工等顯示屏貼合的嚴苛需求。

（車載、船載、軍工、航天）

派樂瑪亞克力系OCR：粘接力優異，耐侯性優異，QUV老化性能優異，等滿足嚴苛的車載要求。

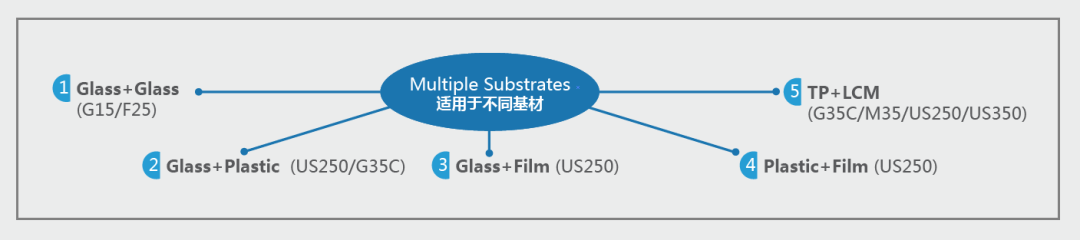

派樂瑪車載顯示屏OCR對不同的貼合材料，如G+P，G+F，G+G等均可提供合適的解決方案。另外，對不同的貼合工藝，如：點膠、涂布、注膠等，亦提供相對應的貼合方案。

“圍壩+點膠”全貼合方案

帶鐵框全貼車載屏，需控制四周膠層厚度采用“圍壩+面膠”方案，其工藝流程是：點密封膠/圍壩膠--UV預固--點面膠--貼合流平--UV固化--得到成品。由于該方案可以吸收較大段差，且無需擦膠，在帶鐵框或其他凹凸不平的異形屏貼合上有獨特的優勢。

派樂瑪單液型UV固化產品 US250（面膠），G35C（面膠），DM50(框膠)等專為點膠方案而開發，以上產品均為單液型產品，無需混膠系統，設備投入低。且采用UV固化，貼合固化效率高，8寸產品每小時可生產50pcs以上，且固化膠對玻璃、偏光片、塑料蓋板等粘接良好且穩定，光學性能優異，在高溫、高溫高濕、強紫外光條件下長期老化不發黃、不變色，在超低溫，冷熱沖擊等惡劣環境下不返泡、不開膠等，側照深度高、返修方便，滿足車規的嚴苛要求。

施膠工藝

全貼合涂布工藝

產品表面平整光滑的LCD+TP貼合建議用涂布工藝，其流程是涂布--UV預固--貼合--脫泡--本固。

派樂瑪狹縫涂布用車載OCR S400 ,具有涂布效率高、均勻性好、涂布厚度范圍寬等優點。且該產品無溢膠問題。S400在一定的壓力下從狹縫式刀頭中擠出，轉移到基材中形成一定形狀的膠膜，經過預固化后轉化為凝膠，防止了溢膠的產生；另外收縮應力小。S400預固化后已經釋放大部分收縮應力，貼合后再進行全固化的收縮應力更低，降低了黃斑風險；最后，返工性好。預固化的S400既能固定上下貼合面，又容易分離，除泡后檢測有缺陷和不良部分可采取加熱分離的方式返工。

”圍壩+灌膠“工藝全貼合方案

圍壩+注膠方案，其流程是，先點四周的結構膠（需留排氣孔）將兩塊產品對位貼合，然后往兩片產品中間再注入膠水并固化。該方案適合異形屏貼合，派樂瑪US80專為注膠工藝所開發，為低粘度單液型UV固化產品，其流平速率快、不易產生氣泡、固化深度大等優勢非常適合該類產品的貼合。

設備

點膠貼合設備

涂布貼合設備
